드론 영상을 이용한 대면적 분석 기술 개발 및 활용

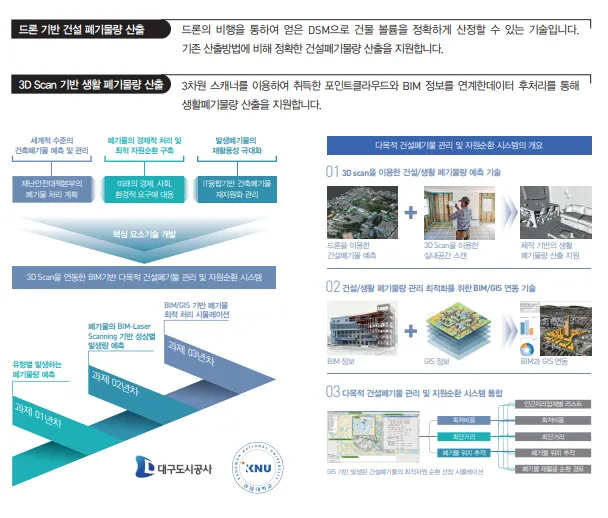

본 기술은 드론과 3차원 스캐너를 활용한 영상자료와 BIM(Building Information Modeling) 정보를 연동함으로써 건설폐기물을 관리하는 기술입니다. 이를 GIS기반 시스템으로 통합하여 최저 비용, 최단거리 폐기물 재활용 순환경로 등의 정보를 제공하고 의사결정을 지원하는 다목적 자원순환시스템을 개발하였습니다.
국가R&D 수행현황
수행연도 | 기관 | 내용 |
2017-2018 | 중소벤처기업부 | 문화공간 구축용 다용도 파티션 및 비정형 설계도구 개발 |
2017-2018 | 중소벤처기업부 | sUAV용 멀티짐벌 및 항공측량 소프트웨어 개발 |
2018-2019 | 산업통신자원부 | 스마트 DSM을 이용한 산림관리용 3차원 자율비행 방제드론 개발 |
2018-2020 | 국토교통부 | sUAV와 3D스캔을 연동한 BIM기반 다목적 건설폐기물 관리 시스템 |
2020-2021 | 국토교통부 | 소방시설을 고려한 공간정보 기반 화재위험지수 평가 플랫폼 |
2020-2024 | 과학기술정보통신부 | DNA+ 드론기술개발사업 |
2021-2023 | 국토교통부 | 드론영상 기반 침수 모니터링 및 조립식 빗물 침투 저류블록 구조를 활용한 상습 침수지역 대응 방재기술 |
2022-2024 | 국토교통부 | 그린리모델링 활성화를 위한 건축물 에너지 디지털 진단 및 설계 자동화 기술 개발 |
드론 영상을 이용한 에너지 디지털 진단 기술 개발 및 활용
건축물 에너지 디지털 진단을 통해 노후 건축물의 에너지 성능을 진단하고 개선합니다. 건물의 단열장치, 창문과 문, 벽 등에 나타나는 온도 변화를 측정하여 건물의 단열성, 누수 등을 파악하고 건물의 안전성과 내구성을 검사합니다. 건축물의 열성능 분석을 위해 필요한 표면 온도, 풍속, 방사율, 반사온도 등을 취득하여 사진측량학 기반 후처리 프로그램을 통해 3D 실감모델을 제작하거나 3D 열화상 모델을 생성할 수 있습니다. (수행중)

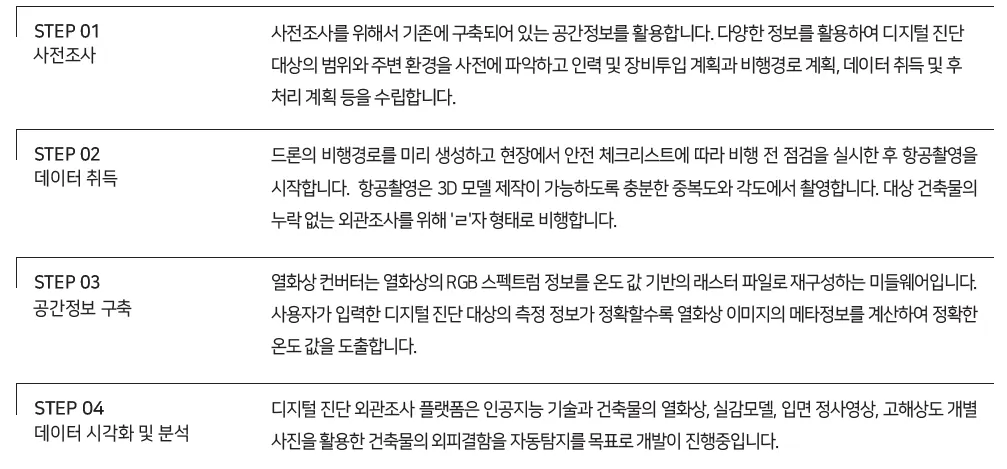

설계 프로세스

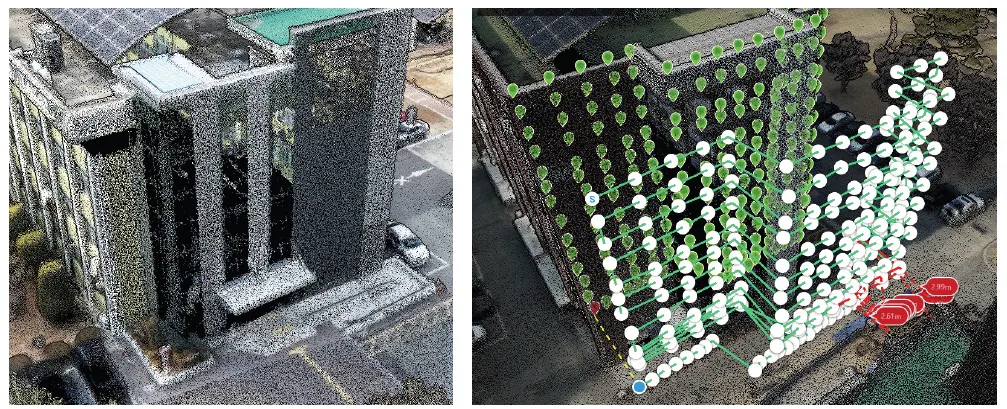

라이다 포인트 클라우드
드론 촬영 미션 생성

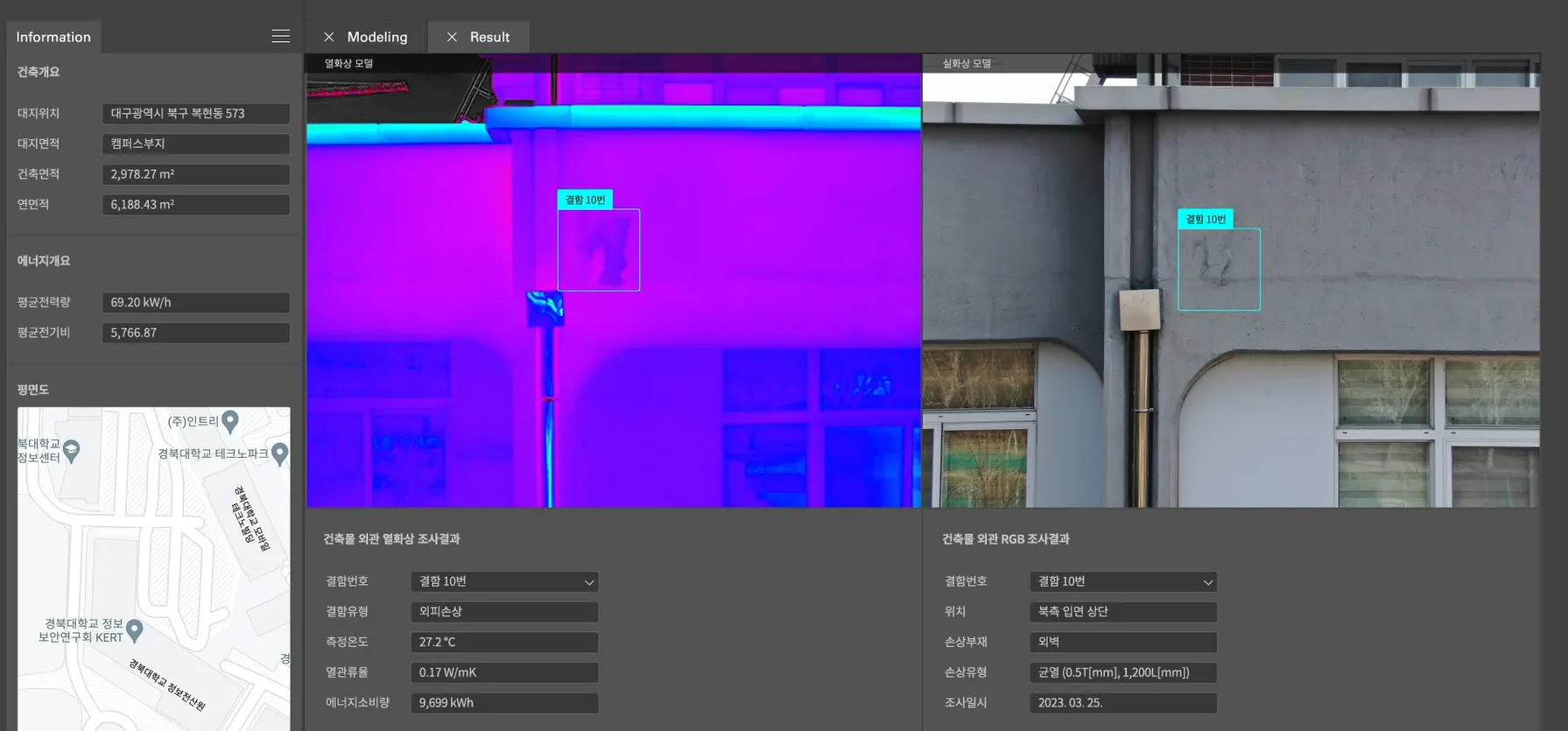

열화상 디지털 진단 시스템 예시 화면

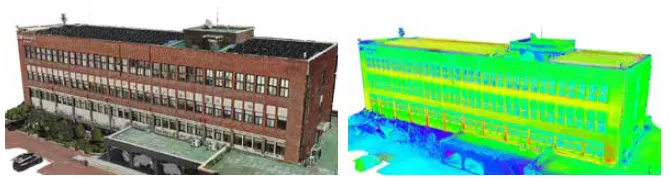

건축물 실감 3D 모델
건축물 열화상 3D 모델

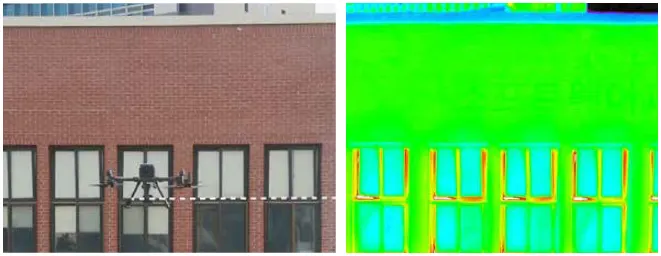

건축물 입면 촬영
건축물 열화상 단일 사진
드론 영상을 이용한 에너지 디지털 진단 기술 개발 및 활용

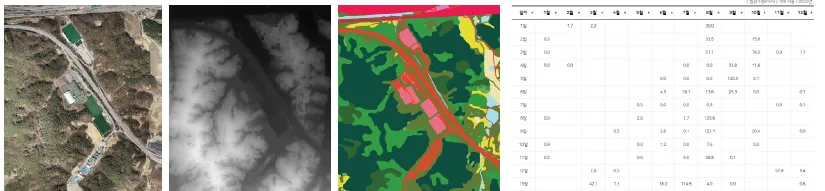

정사영상

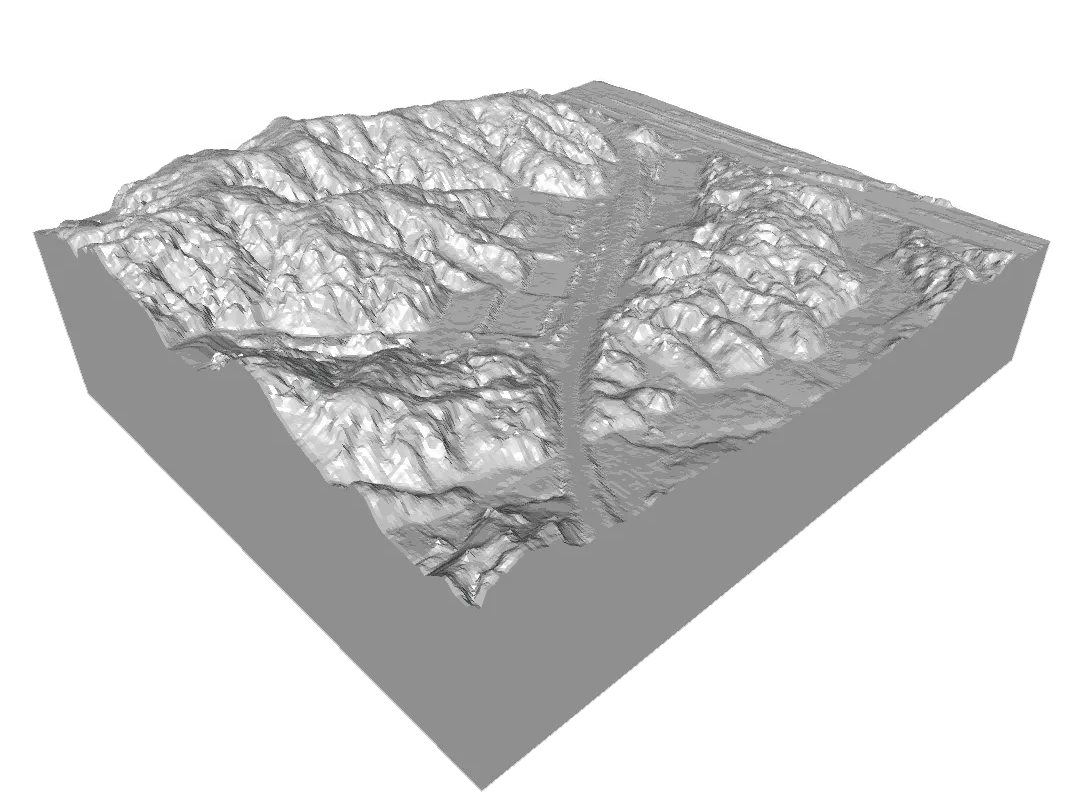

DSM(DEM)
토지피복도
강수 데이터

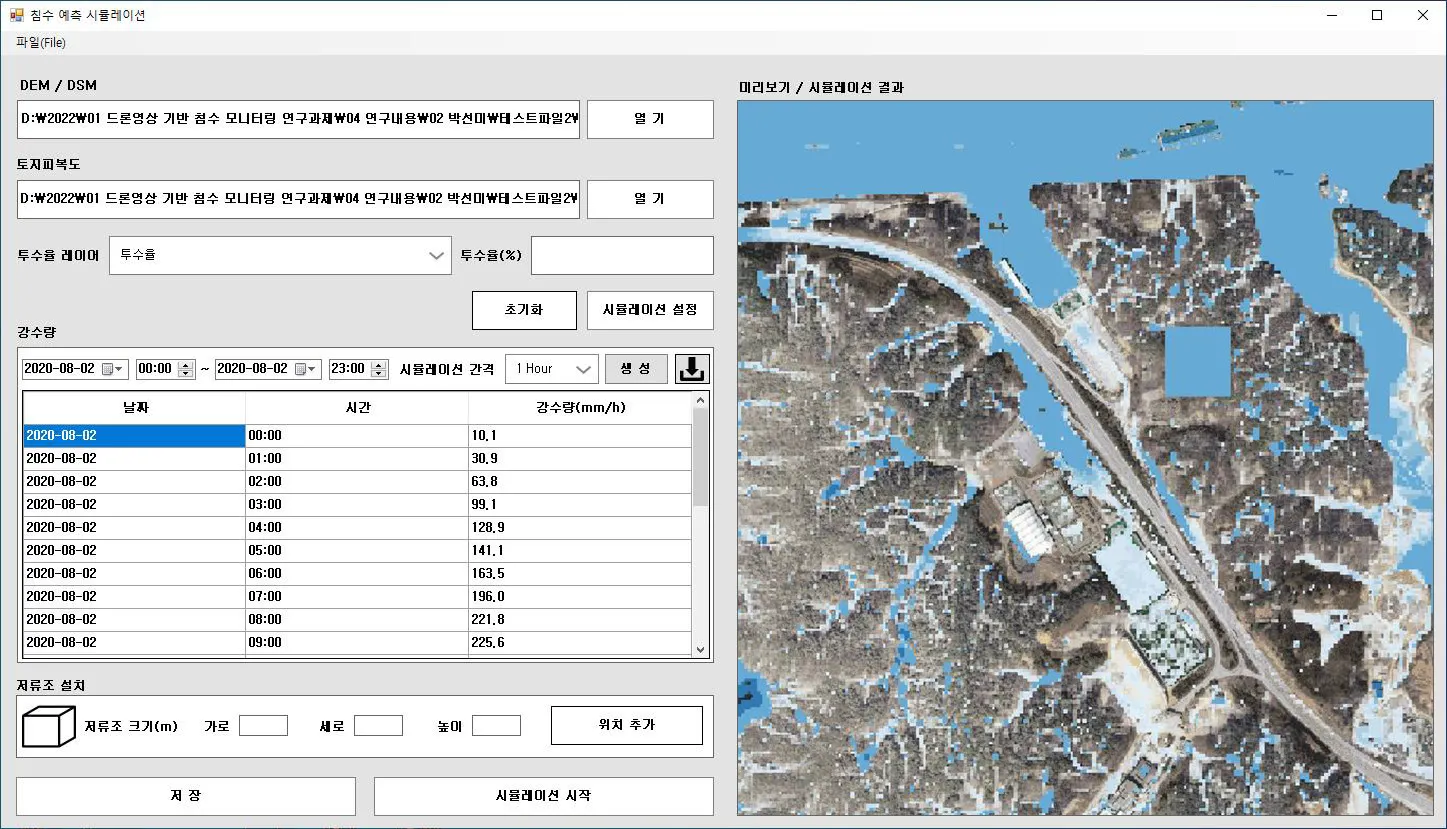

침수·범람 예측 시뮬레이션

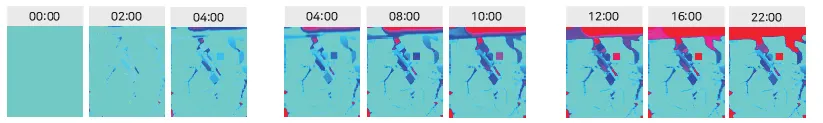

침수·범람 2D 시뮬레이션 결과
침수·범람 3D 시뮬레이션 결과
주식회사 에프엠웍스에서 개발한 침수·범람 시뮬레이션은 드론으로 촬영하여 얻은 Digital Surface Model, 강수데이터, 투수율, 토지피복도, 투수율 정보에 따른 침수·범람 예측이 가능합니다. 특히 위치 및 지형에 따라 인공지능으로 학습시킨 토지피복도 데이터를 바탕으로 항상 최신화된 상황을 예측합니다. 또한 침수·범람 시뮬레이션은 저류조 가상 설치 기능이 있어 저류조 설치 전 최적의 위치를 찾아 부적합지 설치에 따른 비용을 최소화하고 성공률을 높일 수 있습니다. 시각적으로 가시화할 수 있도록 최신 정사영상 및 3D 모델링으로 시뮬레이션 결과를 확인할 수 있으며, 침수·범람으로 인한 자연재해에 대응할 수 있게 최선을 다하겠습니다.
